沿道掘削届について

区道に面した場所で、建築工事等により道路沿いを掘削するときは、「沿道掘削届」の提出が必要となります。
下記の事項に注意の上、山留め施工の2週間前までに提出して下さい。
（正副2部必要です。）

道路法第44条（沿道区域における土地等の管理者の損害予防義務）

• 前面道路幅員が6m未満・・・区道幅員の2分の1
• 　　　〃　　　6mから20m未満・・・3m
• 　　　〃　　　　　　　20m以上・・・5m

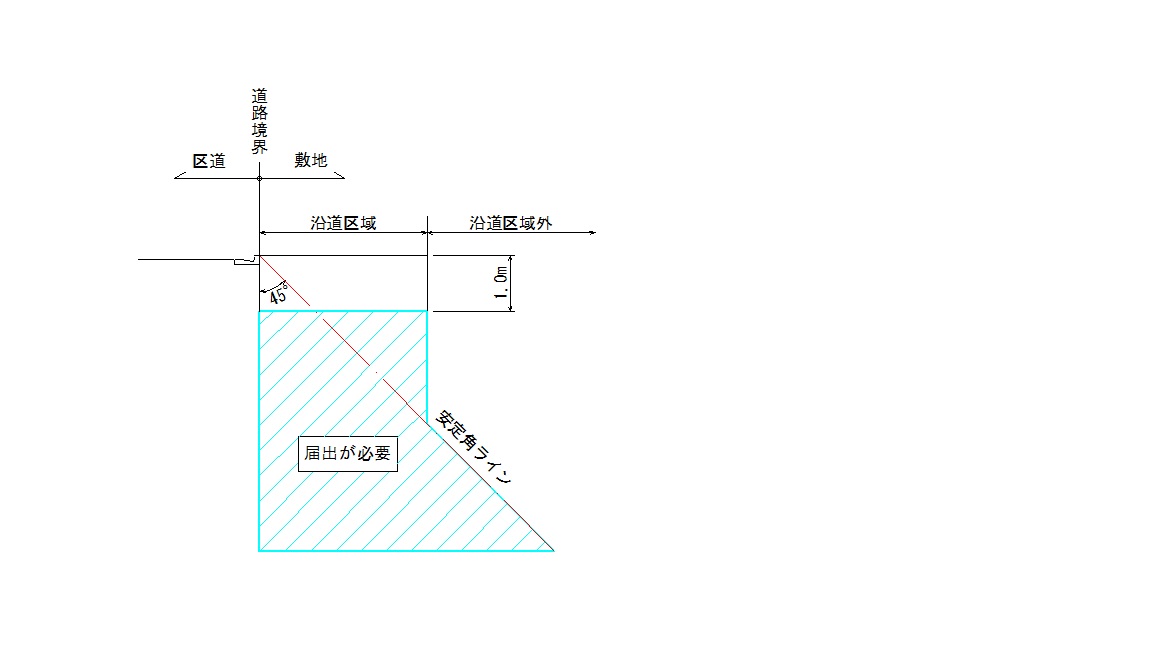

　境界に対して45度以上掘る場合は区域の内外を問わず届出が必要です。
※但し、1.0m未満の掘削は届出不要です。

申請書ダウンロードはこちら

（1）単管パイプまたはトレンチシートによる山留めは、原則として承認できません。
（2）根切り深さが3mを超える場合は、切ばり・腹起しを架けてください。
（3）自立式山留めは、親杭の根入れ長を充分見込んでください。
　　　（杭の根入れの長≧根切り深さ×1.5）

(1) 沿道掘削届（表紙）
　　　届出者欄には、施工者住所、会社名、代表者名を記入。
　　　担当者の連絡先が携帯電話の場合は、事務所または会社の連絡先も合わせて記載する。
　（ア） 掘削場所　住居表示で記入。
　（イ） 掘削期間　山留め杭の打設から埋め戻しまで。
　（ウ） 掘削理由　「（仮称）〇〇邸新築」等具体的な名称を記入。
　（エ） 掘削範囲　「延長」道路に接する箇所の距離を、「最大深さ」は一番深い所、「境界よりの離れ」は
　　　　一番狭い所をそれぞれ記入する。

(2) 添付書類
　（ア） 代理権授与通知書（委任状）…施行者欄は施工者住所、会社名、代表者名を記入。　
　　　　施主欄は法人の場合は法人住所、法人名、代表者名および代表者印、個人の場合は住所、氏名及び印。
　　　　印は朱肉を使って押印するもの。
　（イ） 誓約書…施行者住所、会社名、代表者名および代表者印。
　（ウ） 案内図、配置図…申請者で用意して下さい。道路境界線を赤で記入。
　（エ） 建築工事概要書…必要事項記入。建築確認年月日、確認番号も記入。
　　　　申請中で確認が下りていない場合は申請中と記入。
　　　　階数は地階もあれば「地下〇階」と記入し、地階床深欄を記入。
　（オ） 道路高低図…L型、雨水桝、汚水桝、マンホール等記入。
　　　　ベンチマークは、根切りによって沈下の恐れのない構造物（マンホール等）上にポイントをとる。
　　※ 測点の位置
　　　車道の場合＝L形側溝の水の流れ、L形側溝端部から50センチメートル離れたところ、道路の中心線。
　　　歩道の場合＝境石の天端、境石端部から50センチメートル離れたところ、街きょの水の流れ。
　　　ピッチは＠1.5m以下で取ってください。
　　　詳細については、下記を参照してください。

　（カ）道路現況写真…前面区道の前景及び側面。また、境界杭、鋲、プレート、刻み等があれば接写したもの。
　（キ）工事工程表…山留め杭の打設、根切り、埋戻しの時期がわかるもの。工事全体の工程表でも構わない。
　（ク） 山留め仕様書…所定の様式に記入。
　　　なお、山留め壁材にH鋼を使用する場合の矢板厚は、実際に使用するものの厚さを記入すること。
　　　 また、廃水処理は、記載例にあるような方法をとるものとし、その旨記入する。
　　詳細については、下記を参照してください。

（ケ） (2.0メートル以上掘削の場合)山留め計画書、計算書、ボーリング柱状
　※ 山留め計画図…方角と縮尺、数字（延長、離れ、深さ）を明示し、道路境界線を赤で記入。
　 ※ 計算書…山留め保持工材に付いての検討もする。また、矢板厚は、計算結果より、使用する矢板の厚さが
　　　　　　 適切 であることがわかるように表記する。
　 ※ ボーリング柱状図
　　（地質調査図）…原則として、施工現場の地質調査に基づいたボーリングデータを掲載したものとする。
　　　　　　　　　　解体に伴う場合は、施工現場近傍のボーリングデータを掲載したものとする。

注意　工事竣功時は掘削指導担当に連絡のうえ、道路の影響立会を受けて下さい。

道路管理課掘削指導担当　電話：03-5246-1314
